產品概述

串聯諧振試驗裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求，而研發的設備。它是一套組合設備，為了耐壓試驗能順利準確地進行，更為了提高產品性價比，針對不同被試品，串聯諧振裝置的組件是不同的。所以，請務必準確選型，您可撥打熱線電話，或直接點擊右測“在線交流”，聯系我司技術部為您量身制定選型方案

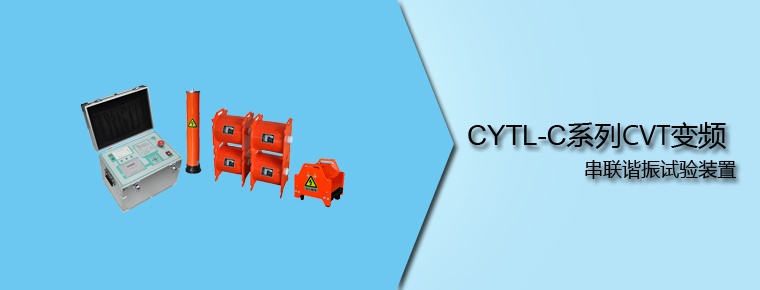

隨著CVT（電容式電壓互感器）技術的不斷成熟， CVT得到不斷的推廣。采用傳統的方式對CVT進行校驗，由于CVT的主電容量比較大，一般為0.005~0.02uF，因此，對試驗電源的容量要求就很高，通常為幾十上百千伏安甚至幾百千伏安，現場往往難得找到這么大容量的電源，而且，這么大容量的電源重量為好幾百公斤甚至好幾噸，不易于搬動，不易于現場試驗。因此，我們國電西高采用了串聯諧振的原理，采用了無極手動調感的技術，研發出了新一代的CVT校驗專用工頻串聯諧振升壓裝置，使得所需電源、試驗設備體積和重量幾十倍的下降，方便的滿足35kV、66kV、110kV、220kV、330kV、500kV電壓等級各類型CVT校驗的升壓要求。GDTF 系列裝置采用多節電抗器串聯的方式，體積小、重量輕，接線操作簡單，是電力計量、高壓測試專業人員理想的新型換代產品。

根據用戶要求，電抗器分為固定電抗器和可調電抗器兩種方式。

產品特點

• 體積小、重量輕、外形美觀；接線操作簡單
• 干式環氧澆注，機械強度高，絕緣性能好，可靠性高
• 容量裕度大；輸出波形好；穩定性高；操作方便
• 保護功能完善：具備零位保護、過壓保護、過流保護等功能

產品參數

使用條件	環境溫度：10℃~+40℃
	相對濕度：≤90%
工作頻率	50HZ
輸入電壓	AC220(單相)
輸出電壓波形失真度	優于0.5%
額定輸入容量	5KVA(2臺電抗器)
	5KVA(4臺電抗器)
	10KVA(6-8臺電抗器)
額定輸入電壓	220V(4臺電抗器)
額定輸入電流	22.7A/45.4A
額定輸出電壓	76.2KV(2臺電抗器)
	152.4KV(4臺電抗器)
	209.6KV(6臺電抗器)
	303.1KV(8臺電抗器)
額定輸出電流	0.5A/1A
單臺電抗器耐壓	40KV/60KV
單臺電抗器容量	20KVA/40KVA/60KVA
單臺電抗器容量	45㎏/60㎏

      主要配置
